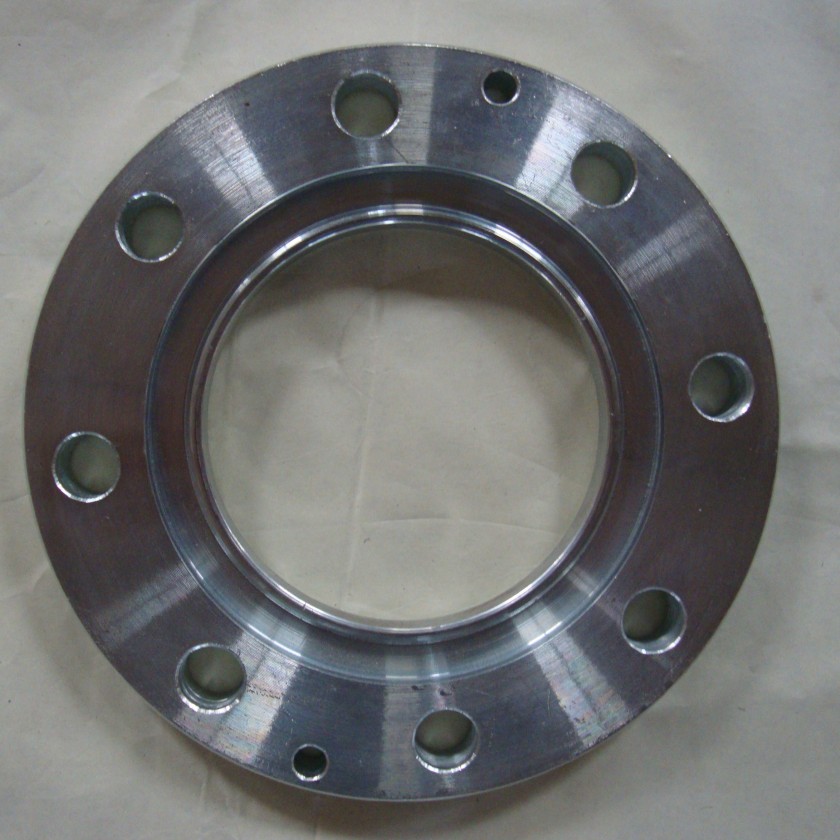

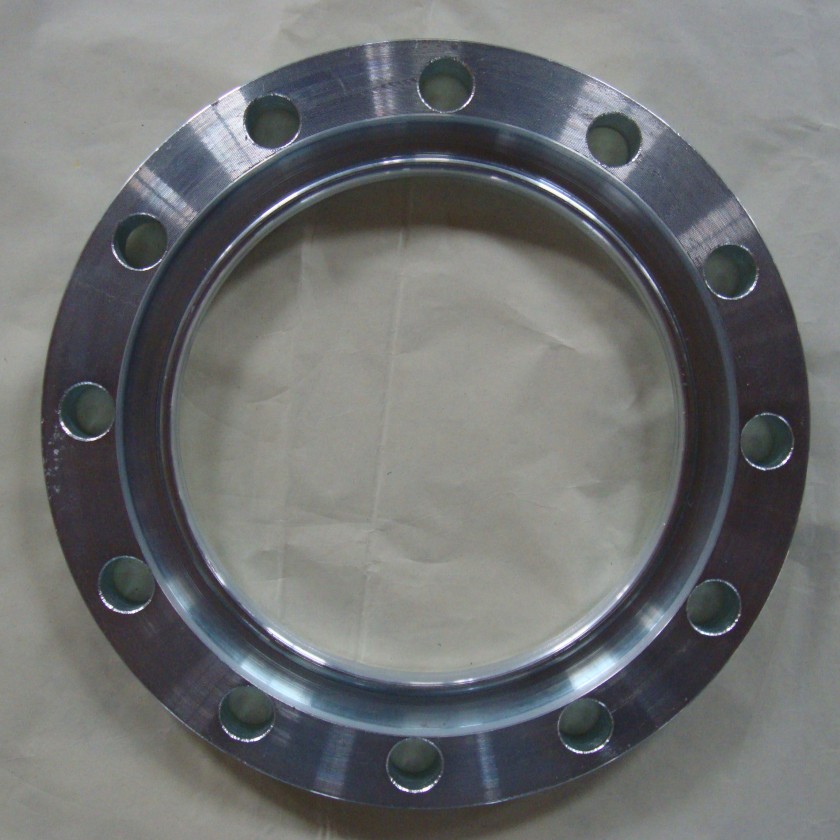

Nutflansch

Kosteneffiziente Gesamtbesitzlösung

Die Anschaffungskosten von Nutflanschen sind zwar wettbewerbsfähig, ihr langfristiger Vorteil liegt jedoch in dem geringeren Montageaufwand, dem Wegfall von Schweißkosten (z. B. für Schweißmaterialien, Arbeitskräfte und Schutzausrüstung) und dem minimalen Wartungsaufwand. Dank der wiederverwendbaren Konstruktion lassen sich Flansche bei Rohrleitungsänderungen oder Wartungsarbeiten einfach demontieren und wieder montieren, sodass kein kompletter Flansch ausgetauscht werden muss. Bei großen Projekten sind die Gesamtbetriebskosten 20–30 % niedriger als bei herkömmlichen Schweiß- oder Gewindeflanschen.

Breite Kompatibilität und Vielseitigkeit

Nutflansche entsprechen internationalen Normen (ANSI/AWWA C110, ASME B16.5, EN 1092-1) und sind in Größen von 1/2" bis 48" (DN10–DN1200) und Druckstufen von Klasse 150 bis Klasse 600 (PN6–PN40) erhältlich. Sie sind mit verschiedenen Rohrmaterialien (Stahl, Edelstahl, duktiles Gusseisen, PVC) kompatibel und eignen sich für vielfältige Anwendungen, darunter Brandschutzsysteme, HLK-Rohrleitungen, Wasserversorgung/Abwasser, Erdöl- und Erdgasindustrie, chemische Verarbeitung und Schiffbau.

Sicher und umweltfreundlich

Die schrauben- und schweißfreie Installation eliminiert Brandgefahren, giftige Dämpfe und Lärmbelästigung durch Schweißarbeiten und gewährleistet so ein sichereres Arbeitsumfeld sowie die Einhaltung der Arbeitsschutzbestimmungen. Die auslaufsichere Konstruktion verhindert das Austreten von Medien und reduziert damit das Risiko von Umweltverschmutzungen. Darüber hinaus tragen die langlebigen Materialien und die wiederverwendbare Struktur zu den Zielen der nachhaltigen Entwicklung bei und minimieren die Abfallerzeugung.

Jetzt Kontakt aufnehmen Email Telefon

Produktdetails

Überblick

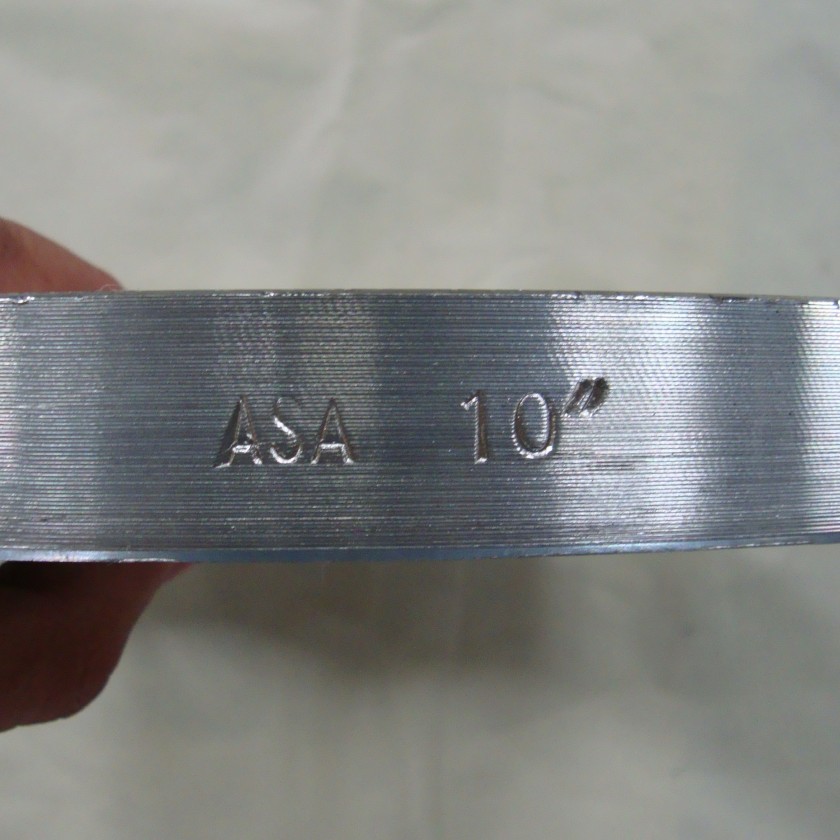

Nutflansche (auch Nutendflansche genannt) sind revolutionäre Rohrleitungsverbindungselemente für die mechanische Verriegelung. Ihre Nutendstruktur ermöglicht die Verbindung mit Nutrohren, Dichtungen und Sicherungsringen. Schweißarbeiten vor Ort oder aufwendige Gewindearbeiten entfallen, was eine schnelle Installation, zuverlässige Abdichtung und außergewöhnliche Anpassungsfähigkeit gewährleistet. Unsere Nutflansche entsprechen internationalen Standards und werden aus hochwertigen Materialien und mit höchster Präzision gefertigt, um den Anforderungen vielfältiger industrieller, gewerblicher und infrastruktureller Anwendungen gerecht zu werden – von Brandschutzsystemen bis hin zu industriellen Rohrleitungen. Nutflansch ASA 10 Zoll 3.jpg

Materialtyp	Notenbeispiele	Schlüsseleigenschaften	Anwendungsszenarien
Kohlenstoffstahl	A105, Q235B, 20#	Hohe Festigkeit, kostengünstig, gute Schweißbarkeit	Allgemeine Industrieleitungen, Wasserversorgung/Abwasser
Edelstahl	304, 316, 316L	Korrosionsbeständig, oxidationsbeständig	Chemische Verfahrenstechnik, Lebensmittel- und Getränkeindustrie, Schiffstechnik
Sphäroguss	D400, D500	Hohe Zähigkeit, verschleißfest, kostengünstig	Brandschutzsysteme, städtische Rohrleitungen
Verzinkter Kohlenstoffstahl	Feuerverzinkt A105/Q235B	Verbesserte Korrosionsbeständigkeit	Außenleitungen, feuchte Umgebungen
Epoxidbeschichteter Stahl	Epoxidbeschichteter Kohlenstoffstahl/duktiles Gusseisen	Hervorragende Beständigkeit gegen Chemikalien und Rost	Abwasserbehandlung, Chemikalienleitungen

Dichtungsoptionen

Dichtungsmaterial	Temperaturbereich	Schlüsseleigenschaften	Anwendungsszenarien
EPDM (Ethylen-Propylen-Dien-Monomer)	-40 °C – 120 °C	Ausgezeichnete Witterungsbeständigkeit, chemische Stabilität	Wasserversorgung, Heizung, Lüftung, Klimaanlage, Brandschutz (nicht-ölhaltige Medien)
Nitrilkautschuk (NBR)	-20 °C – 100 °C	Öl- und Kraftstoffbeständigkeit	Erdöl, Hydrauliksysteme
Silikonkautschuk	-60 °C – 200 °C	Hochtemperaturbeständig, flexibel	Hochtemperatur-Industrieleitungen
Fluorpolymer (PTFE)	-200 °C – 260 °C	Chemische Inertheit, Korrosionsbeständigkeit	Starke Säuren/Laugen, korrosive Medien

Fertigungsstandards und Zertifizierungen

Internationale Standards:

ANSI/AWWA C110/A21.10 (American Water Works Association)

ASME B16.5 (American Society of Mechanical Engineers)

EN 1092-1 (Europäische Norm)

DIN 2501 (Deutsche Norm)

GB/T 12465 (Chinesischer Nationalstandard für Nutrohrfittings)

Qualitätszertifizierungen: ISO 9001, UL, FM (für Brandschutzanwendungen), CE.

Qualitätskontrolle: Jeder Flansch wird einer Maßprüfung (CNC-Messung), einer Prüfung der Nutgenauigkeit, einer Druckprüfung (hydrostatischer/Luftdruck) und einer Oberflächenqualitätsprüfung unterzogen, um die Einhaltung der Standardanforderungen sicherzustellen.
