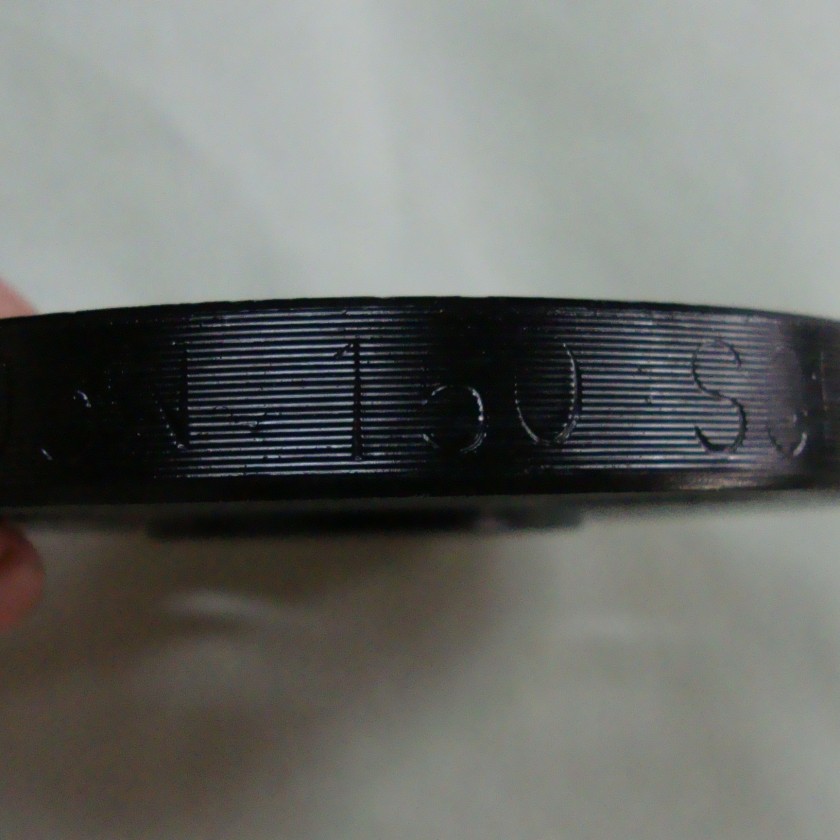

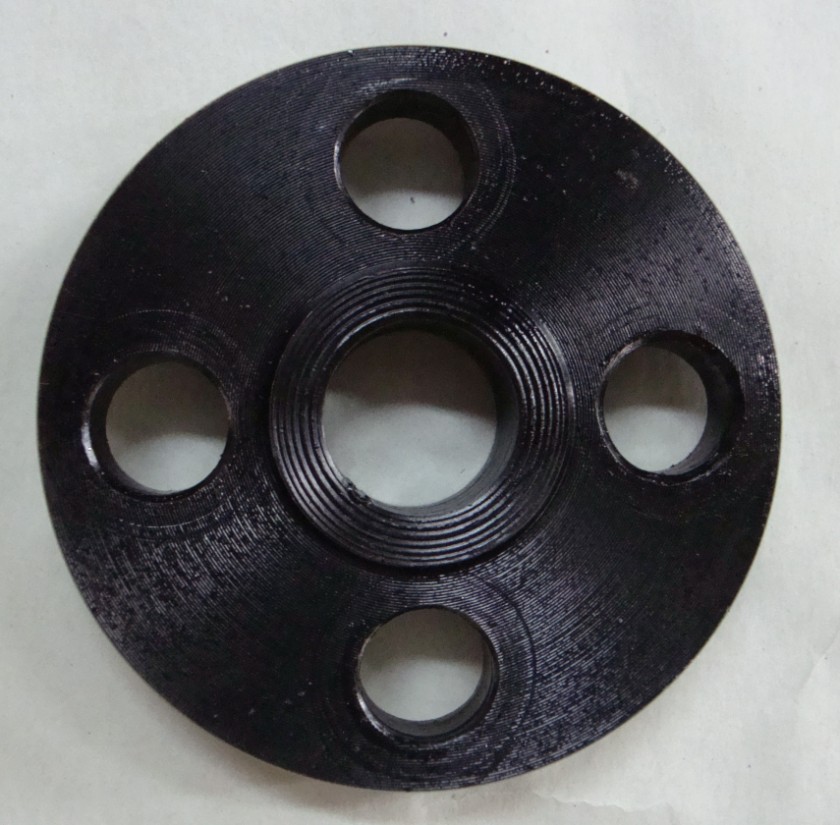

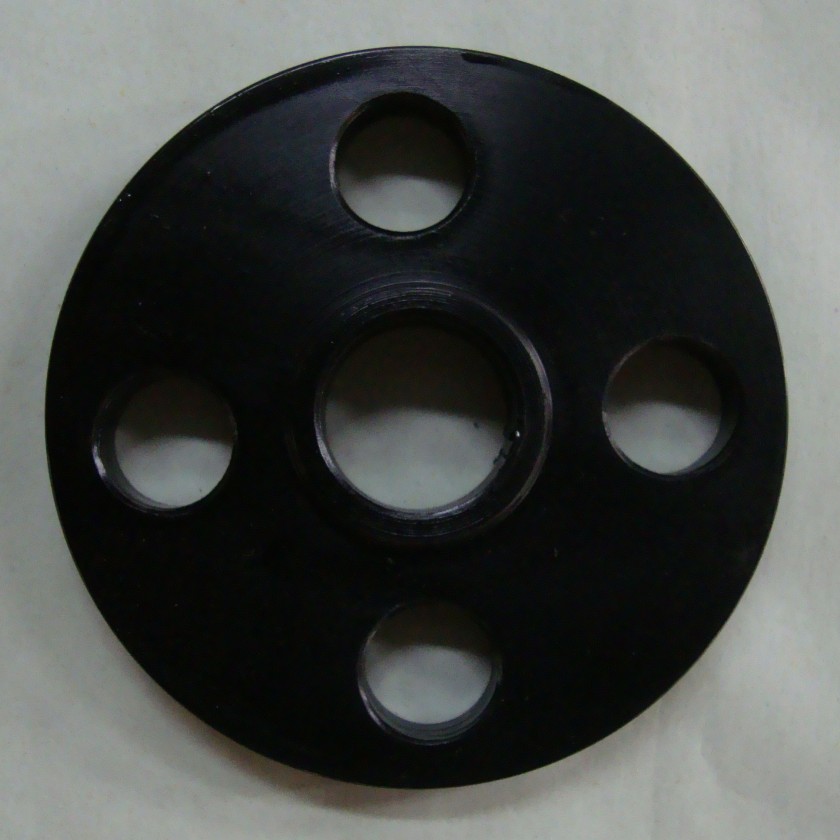

AGSI 150# PL
Kostengünstige LösungDie einfache Konstruktion und der ausgereifte Herstellungsprozess reduzieren die Produktionskosten und bieten im Vergleich zu Schweißflanschen ein ausgezeichnetes Preis-Leistungs-Verhältnis – ideal für groß angelegte Pipelineprojekte.
Einfache und effiziente InstallationDie Aufschiebkonstruktion ermöglicht das direkte Aufschieben des Flansches über das Rohrende zum Schweißen, was die Ausrichtung und Montage vereinfacht. Dadurch werden Schweißaufwand und Montagezeit reduziert und die Lohnkosten gesenkt.
Breiter Druck- und GrößenanpassungsbereichGeeignet für Anwendungen mit niedrigem bis mittlerem Druck (PN2,5–PN40/Klasse 150–Klasse 300) mit Größen von 1/2" (DN15) bis 60" (DN1500). Kundenspezifische Ausführungen mit großem Durchmesser sind für spezielle Rohrleitungsanforderungen erhältlich.
Zuverlässige DichtungsleistungPräzisionsgefertigte Dichtflächen (RF, FF usw.) in Kombination mit Dichtungen gewährleisten eine dichte Verbindung und verhindern wirksam das Austreten von nicht korrosiven oder mäßig korrosiven Medien.
1. Übersicht
Der Aufschiebflansch (kurz: PL-Flansch) ist ein weit verbreitetes Rohrleitungsverbindungselement, das sich durch seine einfache Konstruktion, Wirtschaftlichkeit und einfache Montage auszeichnet. Er wird über das Rohrende geschoben und mittels Kehlnahtschweißung befestigt und eignet sich ideal für industrielle Rohrleitungssysteme mit niedrigem bis mittlerem Druck. Er entspricht internationalen Standards und findet breite Anwendung in der Wasserversorgung, Heizungstechnik, Chemie, Öl und Gas, Schifffahrt und der allgemeinen Industrie.
2. Kernstruktur
FlanschscheibeEine runde Platte mit gleichmäßig verteilten Bolzenlöchern zur Befestigung an passenden Flanschen. Die Scheibe verfügt über eine präzisionsgefertigte Dichtfläche (üblicherweise RF, FF), um in Kombination mit Dichtungen Dichtheit zu gewährleisten.
Kurzer zylindrischer HalsEin flacher, integrierter Hals am inneren Rand der Scheibe erleichtert das Aufschieben über das Rohrende und bietet eine stabile Schweißbasis. Die Halslänge ist für einfaches Kehlnahtschweißen optimiert, ohne die strukturelle Stabilität zu beeinträchtigen.
SchweißnutVorgefertigte Nuten an der Innen- und Außenseite des Halses ermöglichen ein sicheres Kehlnahtschweißen mit dem Rohr, gewährleisten eine feste Verbindung und verhindern das Austreten von Medium.
3. Wichtigste Spezifikationen
4. Produktvorteile
KostengünstigDie einfache Struktur und der ausgereifte Herstellungsprozess reduzieren die Produktionskosten und machen es im Vergleich zum Schweißen von Halsflanschen zu einer wirtschaftlichen Wahl für Großprojekte.
Einfache InstallationWird direkt über das Rohrende geschoben, was die Ausrichtung und das Schweißen vereinfacht. Erfordert lediglich Kehlnahtschweißen (kein Stumpfschweißen), um den Montageaufwand und die Arbeitszeit zu reduzieren.
Breites AnwendungsspektrumGeeignet für niedrige bis mittlere Drücke (bis PN40/Klasse600) und Temperaturen (-20℃ bis 450℃), anpassungsfähig an verschiedene Medien wie Wasser, Öl, Gas und mäßig korrosive Flüssigkeiten.
Zuverlässige AbdichtungPräzisionsgefertigte Dichtflächen (Ra≤6,3μm) in Kombination mit kompatiblen Dichtungen gewährleisten eine dichte Verbindung und minimieren so das Leckagerisiko in allgemeinen industriellen Umgebungen.
Leicht und platzsparendKompaktes Design und geringeres Gewicht als Schweißflansche sparen Installationsraum und reduzieren die Transportkosten, ideal für beengte Platzverhältnisse.
Globale KompatibilitätEntspricht internationalen Standards und gewährleistet so die Austauschbarkeit mit globalen Rohrleitungskomponenten, was den grenzüberschreitenden Handel und die Zusammenarbeit bei Projekten erleichtert.
Geringer WartungsaufwandLanglebige Materialien und eine stabile Konstruktion reduzieren den Verschleiß und ermöglichen bei Bedarf eine einfache Demontage und einen Austausch, wodurch die langfristigen Wartungskosten gesenkt werden.
